MaxxECU RACE Stand Alone řídící jednotka

MaxxECU

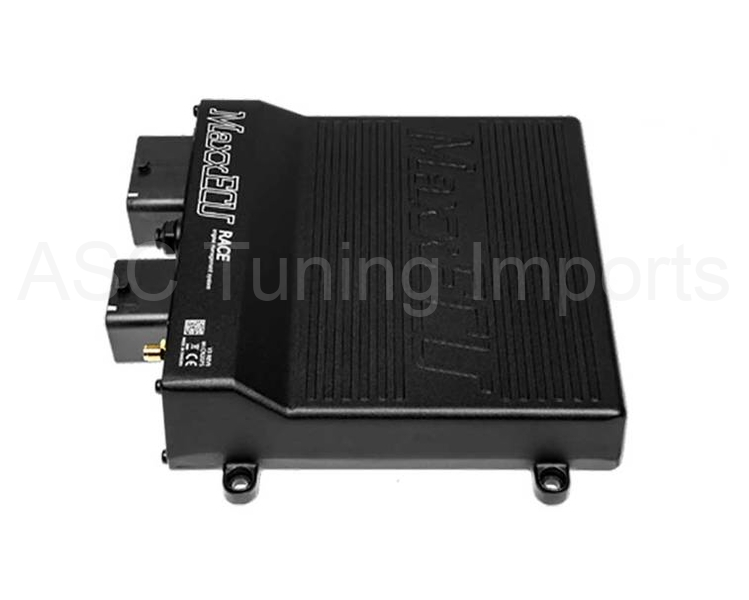

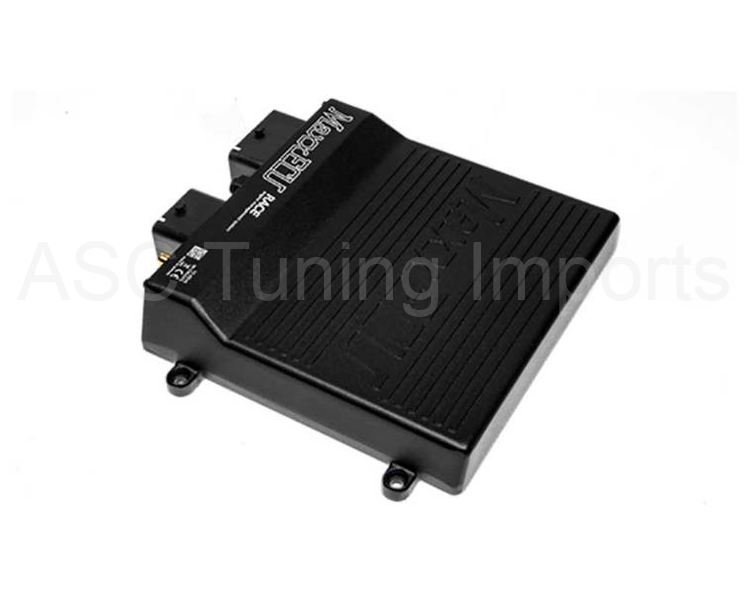

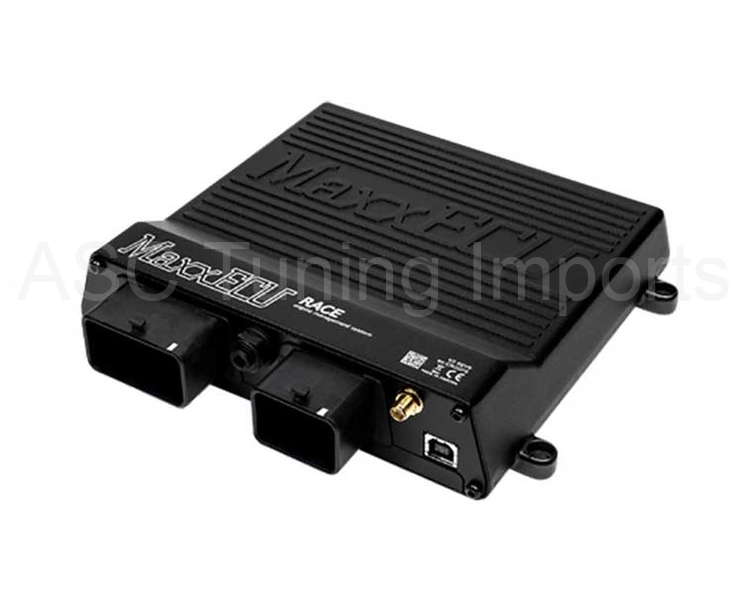

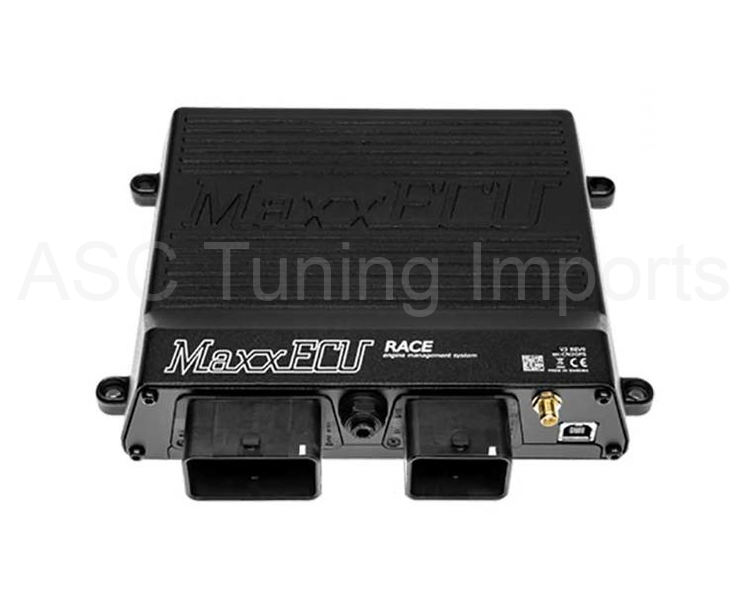

MaxxECU RACE je extrémně všestranný systém řízení motoru pro výkonné motory s až 8 válci. Rychlejší a snadnější ladění s vestavěným širokopásmovým lambda a vestavěným MAP-senzorem až do 3 barů / 43,5 psi. Pusťte se do seriózního ladění s pokročilými funkcemi, jako je vestavěný E-throttle, 8 EGT, vstupy senzoru klepání motoru a superrychlý procesor Cortex M3.

Vybrané vlastnosti:

• Anti-lag a spuštění
• E-Throttle
• Ovládání klepáním
• Vestavěné širokopásmové připojení
• Shift-cut a interní protokolování
• Flexfuel
• Variabilní časování ventilů
• sběrnice CAN
• Kontrola trakce
• 2 vstupy snímače klepání
• 8 vestavěných EGT (v kabelovém svazku)
• 8 výstupů vstřikovačů (vysoká/nízká impedance)
• 8 zapalovacích výstupů
• 9 extra (GND) výstupů
• 2 extra (+12V) výstupy
• 2 extra výstupy pro E-Throttle
• 8 extra analogových vstupů
• 4 extra digitální/VR vstupy
• Bluetooth

Cílové motory pro MaxxECU RACE:

• Všechny 1-12 válcové motory (4-taktní)

MaxxECU RACE vstupy:

• Snímač teploty nasávaného vzduchu (IAT)
• Snímač teploty chladicí kapaliny (CLT)
• Snímač polohy škrticí klapky (TPS)
• Lambda sonda (WBO). Používá snímač přímo připojený k ECU bez jakékoli další elektroniky. Podporuje Bosch LSU 4.2 a 4.9
• 2 spouštěcí vstupy. VR nebo digitální. Automatická detekce úrovně spouštění. Signály zpracovává zcela oddělený procesor pro maximální výkon a odolnost proti rušení
• 2 přídavné teplotní senzory. Lze použít jako spínače nebo ovládání doplňkových funkcí
• 2 vstupy snímače klepání
• 6 extra vstupů 0-5V. Lze použít pro další senzory, jako je měření tlaku oleje/paliva
• 4 extra digitální vstupy používané například pro snímače rychlosti (VR / Hall) nebo spínače
• 8 vstupů EGT TYPE-K/N (1200C/2200F) v samostatném svazku

MaxxECU RACE výstupy:

• 8 špičkových/zadržovacích výstupů vstřikovačů. 1-2 vysoko nebo nízkoimpedanční injektory na výstup. 8A na výstup
• 8 zapalovacích výstupů. 5V signál pro pohon zapalovacích modulů, jednotek CDI nebo cívek
• 9 extra LOW DRIVING výstupů pro další funkce. Lze nastavit pro ovládání prakticky čehokoli, jako jsou palivová čerpadla, volnoběžné ventily. GPO 1-8,10 (2A), GPO 9 (5A)
• 2 extra +12V DRIVING výstupy (GPO 15,16) (2A)
• 4 extra motorové výstupy (ex E-Throttle). GPO 11-14 (2A)

MaxxECU RACE technické údaje:

• CAN sběrnice pro rozšiřující moduly, OEM vozidla CAN, OBDII
• USB komunikace pro ladění s MTune
• Bluetooth pro připojení k mobilním zařízením s MDash
• 8 MB paměti pro interní protokolování, až 1000 Hz.
• Napájecí napětí 8-22V
• Hlavní procesor ARM Cortex-M3 120 MHz. Tři extra procesory pro ovládání spouště, vstřikovačů a detekce klepání
• Rozlišení při zapálení: 0,1 stupně
• Rozlišení na vstřikovačích: 0,001 ms
• Aktualizuje výpočty paliva a zapalování 2000krát za sekundu
• Nejrychlejší PC komunikace na trhu
• Vzorkovací frekvence 50 Hz na všech vstupech EGT
• Vzorkovací frekvence 1000 Hz na všech analogových vstupech
• Hmotnost: 880 g
• 155x195x40mm (včetně montážních bodů, bez konektoru)

Sada obsahuje:

• Jednotka MaxxECU RACE bez příslušenství
• MaxxECU V1/RACE/PRO konektor kabelového svazku létajícího vedení 1
• MaxxECU RACE postroj 2 (EGT, E-Throttle, extra)
• Lambda sonda Bosch širokopásmová lambda LSU 4.2
• Kryt konektoru 6cestné zásuvky (širokopásmový senzor LSU 4.2)
• 12cestné pouzdro konektoru GT150 (vhodné pro kabelový svazek MaxxECU)
• Mobilní anténa MaxxECU Bluetooth
• MaxxECU USB PC kabel 1,5 m (STREET/V1/RACE)
• Sada hadic MaxxECU (snímač MAP včetně vsuvek)
• MaxxECU extra kabel pro instalace
• Rychlý průvodce MaxxECU (anglicky)
• Schéma zapojení MaxxECU RACE (tištěné)
